2000 کے وی اے پیڈ ماونٹڈ ٹرانسفارمر

GNEE اسٹیل پیڈ ماونٹڈ ٹرانسفارمر

پیڈ ماونٹڈ ٹرانسفارمرڈیلٹا کے انتظامات میں 24.94 KV کی ہائی وولٹیج ترتیب اور 480V کی کم وولٹیج آؤٹ پٹ کے ساتھ 2000 کے وی اے (2 ایم وی اے) کی اس کی کافی حد تک بجلی کی درجہ بندی سے ممتاز ہے۔ یہ سوچ سمجھ کر ایک شعاعی فیڈ ڈیزائن کے ساتھ انجنیئر ہے ، جو مردہ فرنٹ سسٹم کو مکمل طور پر پورا کرتا ہے۔ خاص طور پر ، ٹرانسفارمر میں ایک ورسٹائل 5 پوزیشن ٹیپ چینجر کی خصوصیات ہے ، جس میں 23693V ، 24317V ، 24940V ، 25564V ، اور 26187V پر ہموار وولٹیج ایڈجسٹمنٹ کی سہولت فراہم کی گئی ہے تاکہ وولٹیج کی وسیع رینج کو پورا کیا جاسکے۔

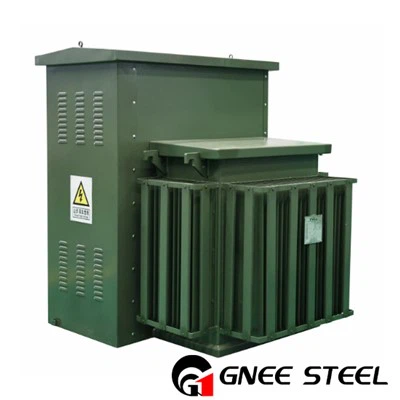

1000 کے وی اے پیڈ ماونٹڈ ٹرانسفارمر

سنگل فیز پیڈ ماونٹڈ ٹرانسفارمر تکنیکی تفصیلات

2500 کے وی اے پیڈ ماونٹڈ ٹرانسفارمر

>2000 کے وی اے (2 ایم وی اے) کی ٹرانسفارمر ریٹنگ کے ساتھ ، صنعتی ٹرانسفارمر میں تین فیز 12470Y/7200 گراؤنڈ وائی کا بنیادی وولٹیج اور تین فیز 230y/133 وائی کا ثانوی وولٹیج شامل ہے۔ اس یونٹ میں سنگل تنصیبات اور مردہ محاذ پرائمری رابطوں کے لئے ایک بنیادی شعاعی فیڈ ہے۔ ہم لوپ فیڈ اور براہ راست فرنٹ پرائمری کنکشن کے ساتھ سسٹم بھی پیش کرتے ہیں۔ اس ٹرانسفارمر میں 5 پوزیشن میں ٹیپ چینجر شامل ہے جس میں دو ، +/- 2.5 ٪ نلکوں کے ساتھ اوپر اور دو ، +/- 2.5 ٪ نلکوں کے ساتھ وولٹیج کے لئے چھوٹی چھوٹی تبدیلیوں کی اجازت دی گئی ہے۔ سسٹم پر موجود کوئی بوجھ بریک سوئچ ، تیز رفتار ریلے ریلے اور تحفظ فیوز موجود نہیں ہیں۔
>ایلومینیم ٹرانسفارمر سمیٹنے والا مواد کارکردگی کو بہتر بنانے ، وزن اور کم لاگت کو کم کرنے میں مدد کرتا ہے۔ تانبے کے مقابلے میں ، ایلومینیم وینڈنگ کو زیادہ مزاحمتی صلاحیت کی وجہ سے کم ایڈی نقصانات ہوتے ہیں۔ اس ٹرانسفارمر میں آئتاکار کنڈلی اور پانچ پیروں والے زخم کور ڈیزائن پر مشتمل ہے جس میں تین کنڈلی اور چار کور لوپ ہیں (یہ صرف تین فیز ٹرانسفارمر کے لئے ہے۔ سنگل فیز یونٹوں میں ایک کنڈلی اور دو کور لوپ ہوتے ہیں)۔
>پیڈ ماؤنٹ ٹرانسفارمر صارفین کو بہت سے فوائد پیش کرتا ہے۔ یہ ٹرانسفارمر مالکان کو توانائی کی اہم بچت کے ساتھ ساتھ ماحولیاتی فوائد کی پیش کش بھی فراہم کرتا ہے۔ اعلی کارکردگی نہ صرف ٹرانسفارمر کی زندگی کو بڑھا دیتی ہے ، بلکہ کم توانائی کے بلوں کی شکل میں مالکان کے لئے لاگت کی بچت میں بھی بدل جاتی ہے اور ملکیت کی لاگت میں کمی ہوتی ہے۔
>ایپلی کیشنز: عام مقاصد ، صنعتی مقامات ، بجلی کے کمرے ، زیر زمین والٹس ، مینوفیکچرنگ کی سہولیات ، اسٹیل پلانٹس ، آف شور ، تجارتی ، فوجی ، پروسیسنگ پلانٹس ، بجلی کی بجلی کی تقسیم ، افادیت ، عوامی مقامات اور بہت کچھ۔
