سنگل فیز پیڈ ماونٹڈ ٹرانسفارمر
ہماری مصنوعات کے بارے میں مزید جاننا چاہتے ہو؟ براہ کرم ای میل یا فون کے ذریعہ ہم سے رابطہ کریں۔
GNEE اسٹیل پیڈ ماونٹڈ ٹرانسفارمر
Gnee'sسنگل فیز پیڈ ماونٹڈ ٹرانسفارمردرجہ بند KVA ، کمپیکٹ طول و عرض ، کم وزن ، حفاظت اور استحکام کے لحاظ سے کارکردگی کو بہتر بنانے کے لئے ڈیزائن کیا گیا ہے۔ یہاں کوئی تقسیم کا کمرہ نہیں ہے ، اسے براہ راست گھر کے اندر یا باہر رکھا جاسکتا ہے ، اسے سڑکوں پر بھی رکھا جاسکتا ہے اور گرین بیلٹ بھی رکھا جاسکتا ہے اور بجلی کی فراہمی کی سہولیات ، بلکہ ماحول کو سجانے کے لئے ، ذاتی حفاظت کو قابل اعتماد طریقے سے یقینی بناتا ہے۔ یہ کم پروفائل ، ٹوکری کی قسم کا ٹرانسفارمر ہے ، جو اضافی حفاظتی دیواروں کے بغیر پیڈوں پر بیرونی بڑھتے ہوئے مناسب فراہم کرتا ہے ، اور مندرجہ ذیل معیار کو پورا کرتا ہے: IEC60076 ، ANSI/IEEEC57.12.00 ، C57.12.38 ، C 57.12.90 .
سنگل فیز پیڈ ماونٹڈ ڈسٹری بیوشن ٹرانسفارمر
| سنگل فیز پیڈ ماونٹڈ ٹرانسفارمر تفصیلات | ||||||||
| درجہ بندی (کے وی اے) |
ہائی وولٹیج (کے وی) | بوجھ کا کوئی نقصان نہیں | بوجھ کے نقصان پر | اونچائی (ایم ایم) |
گہرائی (ایم ایم) |
چوڑائی (ایم ایم) |
تیل کا وزن (کلوگرام) | کل وزن (کلوگرام) |
| 15 کے وی اے | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 یا دوسرے |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 کے وی اے | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 کے وی اے | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 کے وی اے | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 کے وی اے | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 کے وی اے | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 کے وی اے | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 کے وی اے | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
سنگل فیز پیڈ ماونٹڈ ٹرانسفارمرز کے ل these ، ان وضاحتوں میں شامل ہیں:
- کے وی اے میں طاقت:ٹرانسفارمر کی صلاحیت کی نشاندہی کرتا ہے۔ مثال کے طور پر ، ایک فیز پیڈ ماونٹڈ ٹرانسفارمر کی گنجائش 167 کے وی اے ہے۔
- وولٹیج کی درجہ بندی:ان پٹ (پرائمری) اور آؤٹ پٹ (ثانوی) وولٹیج کی سطح کی وضاحت کرتا ہے جس کا ٹرانسفارمر مقابلہ کرسکتا ہے۔
- تعدد:ٹرانسفارمر عام طور پر خطے کے لحاظ سے 50 ہرٹج یا 60 ہرٹج کی تعدد پر کام کرتے ہیں۔
- کولنگ کا طریقہ:یہ بیان کرتا ہے کہ ٹرانسفارمر گرمی کو کس طرح ختم کرتا ہے ، جیسے ، تیل ڈوبا ہوا یا ہوا ٹھنڈا ہوتا ہے۔
- رکاوٹ:یہ قدر ، جو عام طور پر ایک فیصد کے طور پر ظاہر کی جاتی ہے ، موجودہ بہاؤ کے لئے ٹرانسفارمر کی مزاحمت کی نشاندہی کرتی ہے۔
- درجہ حرارت میں اضافہ:جب ٹرانسفارمر مکمل بوجھ پر ہوتا ہے تو زیادہ سے زیادہ قابل اجازت درجہ حرارت میں اضافے کی وضاحت کرتا ہے۔
- کارکردگی:اس کارکردگی کی نشاندہی کرتا ہے جس کے ساتھ ٹرانسفارمر ان پٹ پاور کو آؤٹ پٹ پاور میں تبدیل کرتا ہے۔
- حفاظت کی خصوصیات:موجودہ حفاظتی اقدامات ، جیسے سرکٹ توڑنے والے یا اضافے کے محافظوں کی تفصیلات۔
- دیوار کی قسم:مکانات یا دیوار کی قسم کی وضاحت کرتا ہے جو ٹرانسفارمر کو بیرونی عناصر سے بچاتا ہے۔
- تعمیل اور معیارات:بین الاقوامی معیارات کی فہرست دیتا ہے جن پر ٹرانسفارمر کی پابندی ، جیسے اے این ایس آئی ، آئی ای سی اور آئی ای ای ای۔

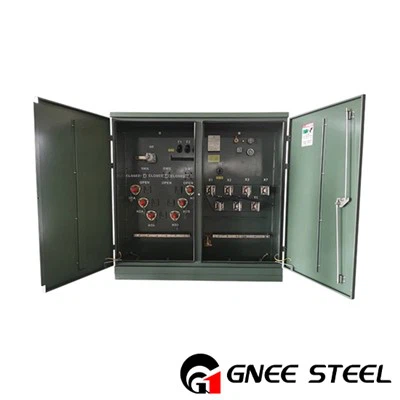

پیڈ نے رہائشی ٹرانسفارمر لگایا
